压变中性点用消谐电阻器-10kv

2016-12-30 10:20:12

一、原理分析

6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT),当母线空载或出线较少时,因合闸充电或在运行时接地故障消除等原因的激发,会使电压互感器过饱和,则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象,严重时会导致PT烧毁,继而引发其它事故。

如果6~35kV电网中性点不接地,母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。单相接地或消失时,电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT,此电流有可能将PT高压熔丝(0.5A)熔断。而安装了LXQⅡ消谐器后,这种涌流将得到有效抑制,高压熔丝不再因为这种涌流而熔断(注意:安装在PT二次侧的电子消谐装置一般无法消除该涌流)。

二、消谐器用途

LXQ系列消谐电阻器是安装在6~35kV电磁式电压互感器(简称PT)一次绕组Y0接线中性点与地之间的高容量非线性电阻器,起阻尼与限流的作用。目的是保护电压互感器免受因铁磁谐振而产生过电压冲击和工频半波涌流使电压互感器发生烧毁炸裂的危险,保护设备安全运行,避免电力事故和经济损失。

三、消谐器结构

消谐器(消谐电阻)采用电气性能优异、超细颗粒的SiC(碳化硅)为基材,经大吨位的压机压制成高密度的、长方体或圆柱体状的坯体,在还原气体下,经上千度的高温烧制而成。电阻体之间载体用铜材或铝材连接,体积小,容量大,机械强度高,铜载体主要为应对极端复杂环境下加强结构耐高温高压的要求,延长寿命,尤其是一些铁磁谐振比较严重而对设备提出的更高要求。

四、消谐器外形

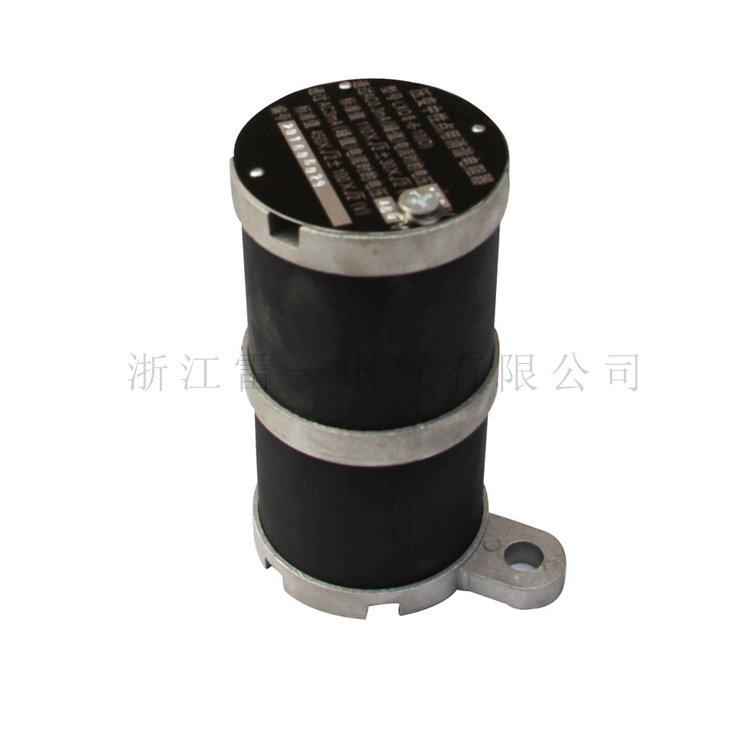

目前消谐器主流外形主要有长方体型和圆柱式两种,材质分铜和铝,电气性能一致,在结构强度和使用寿命上有差别。以下是10KV-35KV几款带D参数和不带D参数规格消谐器外形展示(产品随着更新换代,外形会有微调,不影响性能,只为更具美观。)

五、消谐器尺寸

LXQⅡ系列消谐器安装尺寸图如图所示(单位:mm)。

六、主要电气性能参数

6KV10KV性能参数(表1

序号

项目


LXQII-10(6)KV

LXQII-35KV

1

通过AC 0.3mA
峰值电流

电压(V)峰值/2

130+30

450+100

电阻(KΩ)

>450

>1800

2

通过AC 3mA
峰值电流

电压(V)峰值/2

500+100

1400+150

电阻(KΩ)

>180

>550

3

带D型电阻器两端工频电压变化

限制在3KV(峰值)以下

限制在5KV(峰值)以下

4

2小时耐受的功率(W)

1、无任何明显损坏
2、热容量试验前后,U0.3mAp和U3mAp的变化,<+10

5

10min通过500mA(有效值)的容量

1、无任何明显损坏;
2、热容量试验前后,U0.3mAp和U3mAp的变化,<+10。



6-35KV消谐器主要性能参数(2)



序号

项目

LXQII- 6
LXQ
(D)II-6

LXQII- 10
LXQ
(D)-10

LXQII- 35
LXQ
(D)II-35

1

通过AC 1mA
(峰值/2)时

电压(V)峰值/2

170-210

280-350

840-1050



电阻(K)

>170

>280

>840

2

通过AC10mA
(峰值/2)时

电压(V)峰值/2

480-600

800-1000

2100-2625



电阻(K)

>48

>80

>210

3

带D型电阻器两端工频电压变化

在3KV(峰值/2),电阻值减少一半以上

在3KV(峰值/2),电阻值减少一半以上

在5KV(峰值/2),电阻值减少一半以上



4

2小时耐受的功率(W)

>800

>800

>800

5

10min通过500mA(有效值)的容量

1、无任何明显损坏;
2、热容量试验前后,冷状态下,电气参数变化不大于10%



七、消谐器选型

LXQⅡ系列消谐器按照PT所在电网额定电压可以分为10kV及35kV两种,其中10kV消谐器也适用于6kV电网中的PT。

选取消谐器的型号除了与压变所在电网额定电压有关,还与压变高压绕组X端(尾端)的绝缘等级有关。由于消谐器是串在PT一次绕组中性点与地之间的非线性阻尼电阻,其非线性特征使得消谐器在正常工作电流段具有一定的阻值,从而有效的限制高压涌流和铁磁谐振。可是当电网发生异常的大电流(如雷击、电网断线谐振)时,会产生一个比较大的电压,如果压变尾端绝缘等级不强(俗称弱绝缘压变,其高压尾端与二次侧一同输出),就有可能损坏压变X端绝缘。

针对这种情况,LXQⅡ系列消谐器因压变X端绝缘等级不同而分为LXQⅡ型和LXQ(D)Ⅱ型,LXQ(D)Ⅱ型提供一个D参数元件,该元件能有效限制消谐器两端电压,使其在弱绝缘压变的绝缘耐受水平之下,从而有效保护中性点绝缘。
